当3D打印机精准勾勒出零件轮廓，当自动点胶机在芯片上“画”出微米级胶线，当机械臂稳稳抓起手机组件——这些“稳、准、狠”的操作背后，都藏着一个核心部件：步进电缸。
它不像机器人那样引人注目，却用“毫米级”的精度撑起了自动化生产的半壁江山。今天，我们就来揭开步进电缸的面纱，看看这个“隐形功臣”是如何工作的，又能解决哪些实际问题。
入门必懂：步进电缸，到底是个啥？
先拆名字——“步进”+“电缸”，两个词就暴露了它的核心属性。
“步进”源自它的“心脏”——步进电机，这种电机不会连续转动，而是像人走路一样，接收一个电脉冲就转动一个固定角度（比如1.8度），一步一个脚印，精准到骨子里。“电缸”则是它的“躯干”，负责把步进电机的旋转运动，转化成自动化设备最需要的直线运动（比如推、拉、举、降）。
简单说，步进电缸就是“精准旋转”+“直线转化”的组合体，专门解决自动化场景中“哪里需要移哪里，移到哪里都精准”的核心需求。
原理拆解：从“旋转”到“直线”，它是怎么做到的？
很多人觉得机械原理复杂，其实我们用“拧螺丝”的例子就能讲明白，步进电缸的工作过程主要分三步：
1. 步进电机：精准指挥的“鼓手”
步进电机是整个系统的“动力源”和“指挥中枢”。它内部有永磁体转子和带线圈的定子，当控制器发送电脉冲信号时，定子线圈会产生交变磁场，像“磁铁吸斥”一样带动转子转动。每一个脉冲对应一个固定的旋转角度（专业叫“步距角”），比如1.8度的步距角，转子转一圈刚好需要200个脉冲。
这种“脉冲控制角度”的特性，让步进电机的转速、转动量都能被精准控制，就像鼓手敲鼓，节奏由指挥的信号决自动化界的“精准搬运工”：步进电缸凭什么征服工厂与实验室？定，绝不会乱拍。

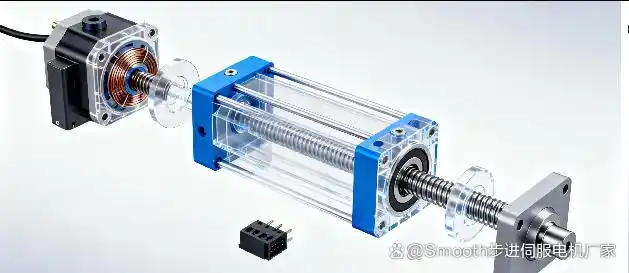

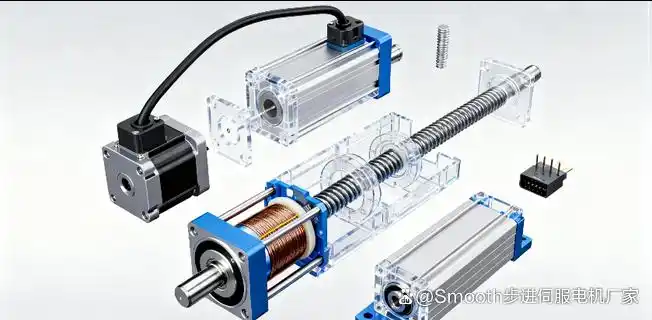

2. 传动结构：旋转变直线的“转换器”
光旋转还不够，自动化设备更需要直线运动——这就轮到电缸的传动结构登场了。目前最常用的是“滚珠丝杠”结构，原理和我们平时拧螺丝一模一样：丝杠（相当于螺丝）旋转时，螺母（相当于螺丝帽）会沿着丝杠做直线移动。
步进电机带动丝杠旋转，丝杠上的螺母就带着负载（比如机械臂、打印头）做直线运动，旋转的精度通过丝杠转化成直线精度，比如步进电机转一圈移动10毫米，那么一个脉冲就对应0.05毫米的直线位移，比头发丝还细。
3. 控制方式：简单直接的“开环模式”
步进电缸采用“开环控制”，意思是控制器只需要发送脉冲信号，电机就会按信号行动，不需要额外的传感器反馈位置——就像你告诉快递员“把东西放门口”，不用实时盯着他走哪一步，他会按指令完成。这种方式的好处是结构简单、成本低，缺点是负载超过极限时可能“丢步”（没按指令走完），所以更适合中低负载场景。
小提示：如果需要超高精度，部分步进电缸会加装编码器（相当于“导航仪”），升级为半闭环控制，兼顾精度和成本。
场景落地：这些地方，都有它的身影
步进电缸的核心优势是“精准+低成本”，这让它在多个领域成为首选，我们挑几个最常见的场景说说：
1. 3D打印与激光加工：毫米级的“画师”
3D打印机的喷头、激光切割机的切割头，之所以能精准“作画”，全靠步进电缸控制X/Y/Z轴的移动。比如FDM 3D打印机，每一层的耗材堆积位置误差不能超过0.1毫米，步进电缸的脉冲控制刚好能满足这种需求，而且成本比伺服电缸低30%以上，让家用3D打印机普及成为可能。
2. 电子制造：芯片级的“点胶工”
在手机芯片、电路板生产中，自动点胶机需要把导电胶、绝缘胶精准点在毫米级的元件上，胶量误差不能超过0.01毫升。步进电缸控制胶头的移动轨迹和升降高度，确保每一滴胶都“落对地方”，避免浪费和产品报废，一条生产线每天能节省数千元成本。
3. 汽车与零部件装配：稳当的“搬运工”
汽车门板装配时，需要把卡扣精准压入卡槽；变速箱组装时，齿轮要毫厘不差地对接——这些动作都由步进电缸驱动的机械臂完成。它能精准控制推力和移动距离，比如压装卡扣时，推到指定位置就立即停止，不会因用力过猛损坏零件，也不会因力度不足导致装配松动。
4. 科研与医疗：精密仪器的“核心轴”
生物实验室的显微镜载物台，需要移动到指定位置才能观察样本；输液泵要精准控制药液流速，每小时误差不超过0.1毫升——这些精密需求都离不开步进电缸。它的低振动、高稳定性，能避免因设备晃动影响实验数据，在医疗领域更是直接关系到患者的用药安全。
核心优势：为什么选它而不是伺服电缸？
提到精准控制，很多人会想到伺服电缸，但步进电缸能占据半壁江山，靠的是“性价比+实用性”的组合拳：
-
成本更低：步进电机结构简单，无需复杂的反馈系统，价格通常是同规格伺服电缸的50%-70%，适合中小批量生产和预算有限的场景。
-
控制简单：不需要专业的伺服控制器，普通PLC或单片机就能发送脉冲信号控制，调试难度低，电工师傅半天就能上手。
-
运行稳定：没有电刷等易磨损部件，使用寿命可达10万小时以上，故障率比伺服电缸低20%，减少设备停机维护时间。
-
低速性能好：在低速运行时不会出现“爬行”（忽快忽慢）现象，比如医疗输液泵需要24小时低速稳定运行，步进电缸刚好能满足。
选购避坑：怎么挑到适合自己的步进电缸？
不少人买电缸时只看价格，结果用几天就出问题。记住三个核心指标，就能少走弯路：
1. 精度需求：看步距角和重复定位精度
打印、点胶等场景选步距角1.8度以下的，重复定位精度±0.01毫米；搬运、推料等场景，±0.05毫米精度就足够，不用花冤枉钱买高精度型号。
2. 负载大小：别让“小马拉大车”
根据实际负载选推力，比如点胶机选500N以下推力即可，汽车装配选2000N以上推力。负载超过电缸额定值30%以上，容易出现丢步、卡顿，缩短使用寿命。
3. 工作环境：防粉尘、防腐蚀要跟上
工厂车间有粉尘，选带防尘罩的型号；食品、医疗行业需要清洁环境，选不锈钢外壳、IP67以上防护等级的电缸，避免污染。
写在最后：小部件撑起大自动化
步进电缸没有机器人的“高大上”，也没有伺服系统的“高精尖”，但它用“精准、稳定、低成本”的特质，成为自动化从“实验室”走向“工厂车间”的关键推手。从家用3D打印机到汽车生产线，从医疗仪器到电子设备，它的身影越藏越深，却让我们的生产生活越来越高效。
