Linear Stepper Motor
鼎祥|Smooth专注于高精度步进电机和定制装配已有30年经验
鼎祥|Smooth专注于高精度步进电机和定制装配已有30年经验
| 通用特性
|
接线图 / 相序图 | |
| 步角距 | 15°
|
|
| 相数 | 2/2 Bipolar | |
| 绝缘电阻 | 20MΩmin | |
| 介电强度 | 500V DC
|
|
| 轴向间隙 | 0.015mm max
|
|
| 工作环境温度 | -20℃~70℃ | |
| 储存温度 | -40℃~80℃ | |
| 使用寿命 | 50万次往返(在推力0.98N) | |
| 重量 | 约 35g
|
|
| 电机型号 | 电压 V | 电流 mA | 导程 mm | 步长 mm | Thrust 推力@100pps,整步 | 电阻 Ω |
电感 mH
|
| 25PM001-80N
|
4 |
0.5 |
0.6096
|
0.0254
|
33N
|
8 |
5 |
| 25PM002-80N | 1.2192 | 0.0508 | 23N | ||||
| 25PM003-80N | 2.4384 | 0.1016 | 14N | ||||
| 25PM011-80N |
12 |
140 |
0.6096 | 0.0254 | 33N |
84 |
44 |
| 25PM012-80N | 0.6096 | 0.0508 | 23N | ||||
| 25PM013-80N | 2.4384 | 0.1016 | 14N |
| 电机型号 | 电压 V | 电流 mA | 导程 mm | 步长 mm | Thrust 推力@100pps,整步 | 电阻 Ω |
电感 mH
|
| 25PM001-T1
|
4 |
0.5 |
0.6096
|
0.0254
|
33N
|
8 |
5 |
| 25PM002-T1 | 1.2192 | 0.0508 | 23N | ||||
| 25PM003-T1 | 2.4384 | 0.1016 | 14N | ||||
| 25PM011-T1 |
12 |
140 |
0.6096 | 0.0254 | 33N |
84 |
44 |
| 25PM012-T1 | 0.6096 | 0.0508 | 23N | ||||
| 25PM013-T1 | 2.4384 | 0.1016 | 14N |

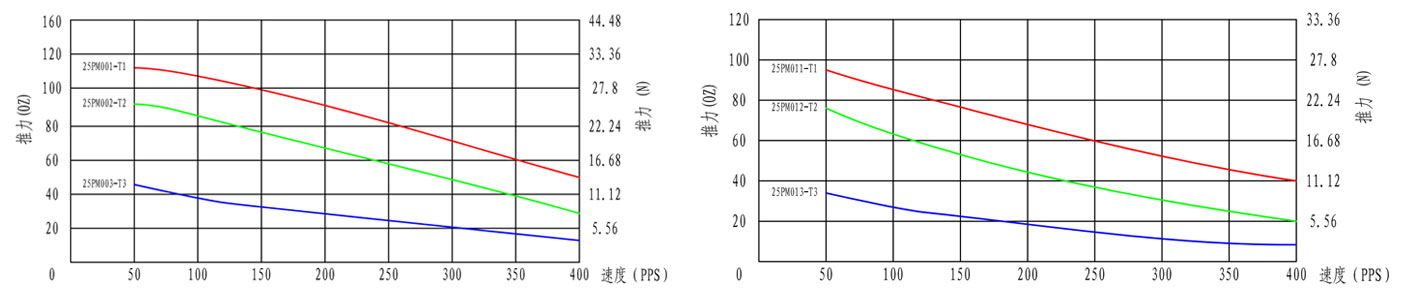

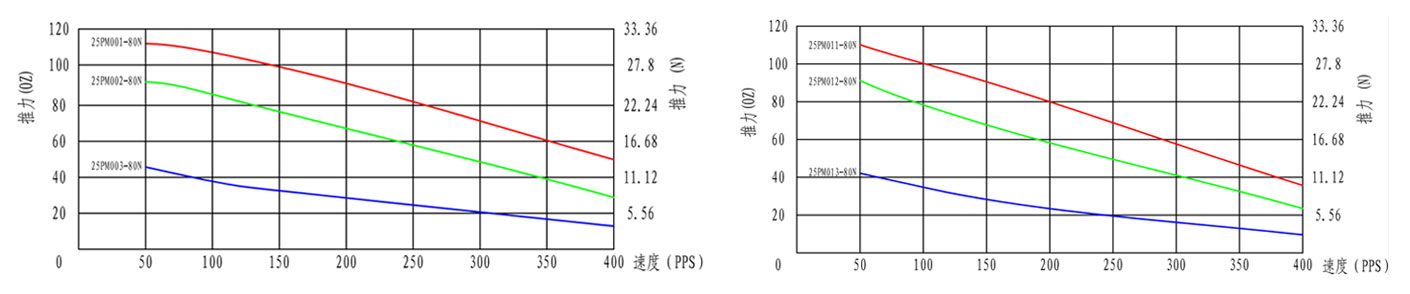

Chopper Driver Full Step/Sec
Smooth步进电机是理想的应用需要精确定位，快速运动和长寿命的组合.
